產品詳情

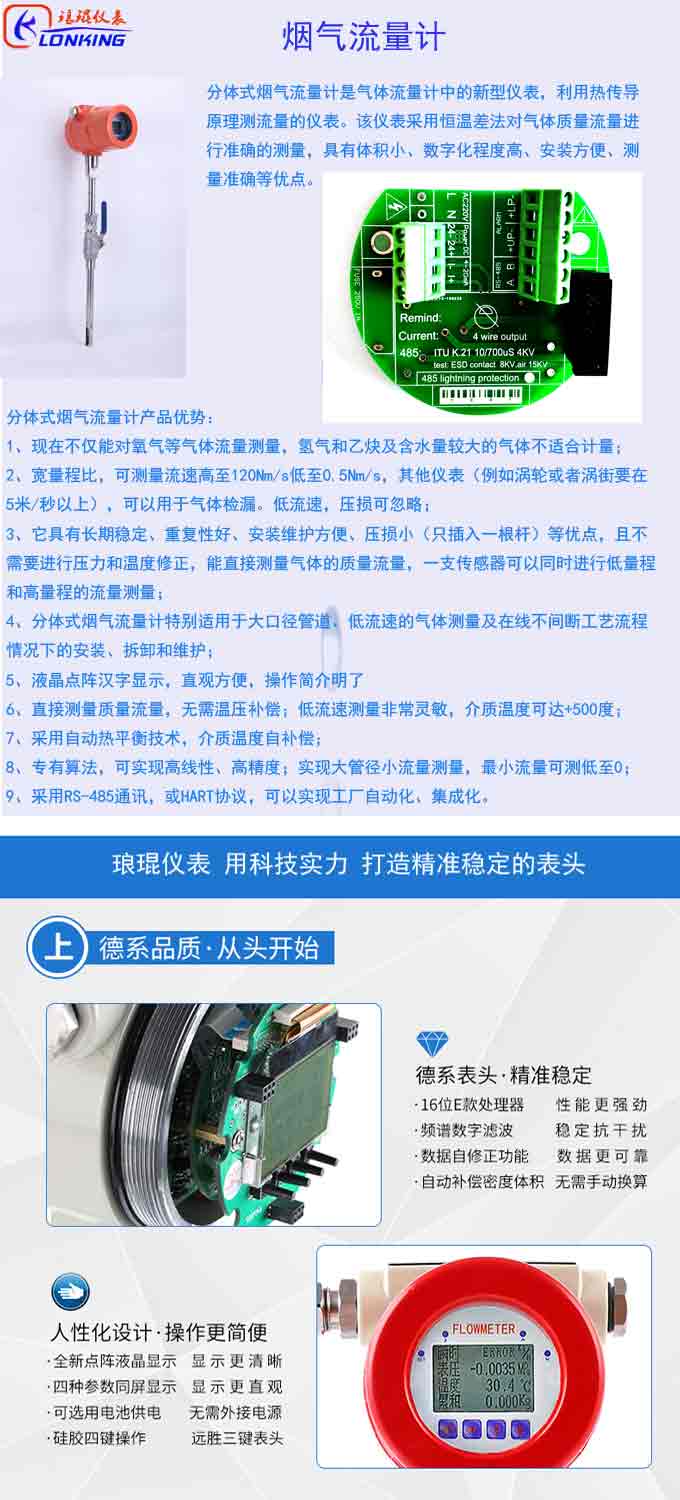

分體式煙氣流量計是氣體流量計中的新型儀表，利用熱傳導原理測流量的儀表。該儀表采用恒溫差法對氣體質量流量進行準確的測量，具有體積小、數字化程度高、安裝方便、測量準確等優點。

分體式煙氣流量計產品優勢：

1、現在不僅能對氧氣等氣體流量測量，氫氣和乙炔及含水量較大的氣體不適合計量；

2、寬量程比，可測量流速高至120Nm/s低至0.5Nm/s，其他儀表（例如渦輪或者渦街要在5米/秒以上），可以用于氣體檢漏。低流速，壓損可忽略；

3、它具有長期穩定、重復性好、安裝維護方便、壓損小（只插入一根桿）等優點，且不需要進行壓力和溫度修正，能直接測量氣體的質量流量，一支傳感器可以同時進行低量程和高量程的流量測量；

4、分體式煙氣流量計特別適用于大口徑管道、低流速的氣體測量及在線不間斷工藝流程情況下的安裝、拆卸和維護；

5、液晶點陣漢字顯示，直觀方便，操作簡介明了

6、直接測量質量流量，無需溫壓補償；低流速測量非常靈敏，介質溫度可達+500度；

7、采用自動熱平衡技術，介質溫度自補償；

8、專有算法，可實現高線性、高精度；實現大管徑小流量測量，最小流量可測低至0；

9、采用RS-485通訊，或HART協議，可以實現工廠自動化、集成化。

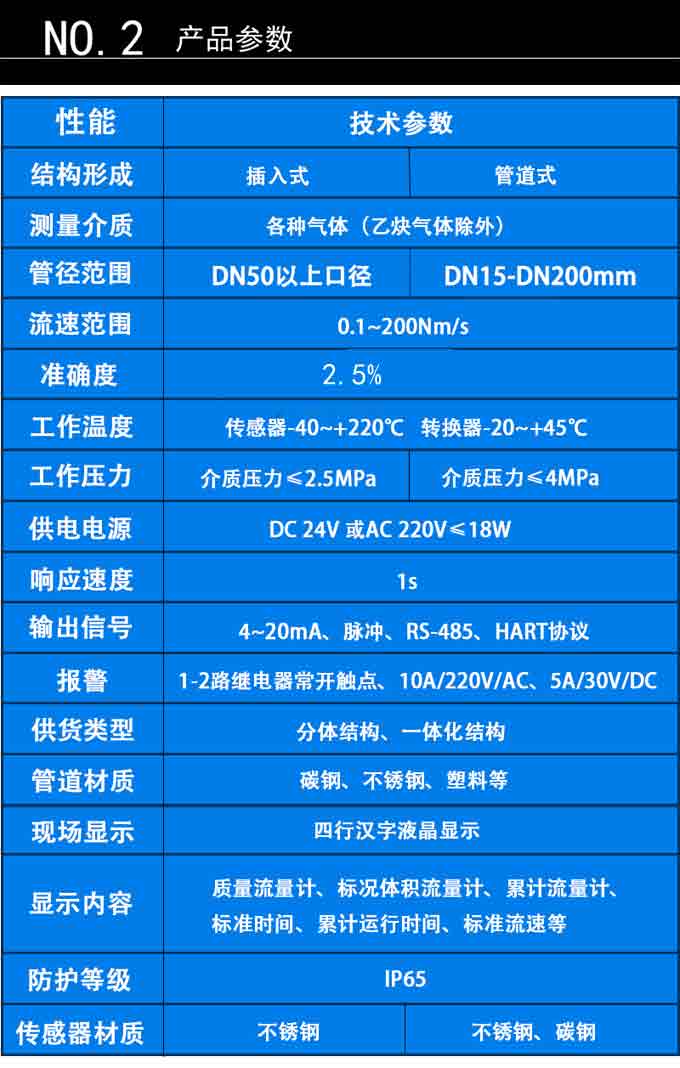

分體式煙氣流量計主要技術參數：

l精度：1%讀數±0.5%F.S

l重復性：±0.2%

l量程：流速0.05-90m/s（1/1000以上）

l適用壓力：＜4.2MPa

l適用介質溫度范圍：-25-120℃，-25-200℃，-25-500℃

l適用介質：氧氣等氣體（氫氣和乙炔及含水量較大的氣體之外）

l測量桿直徑：φ19（標準）

l傳感器保護管材質：不銹鋼304、316L

l耐腐蝕性測量桿和傳感器表面處理：噴涂聚四氟乙烯

l變送器外殼：壓鑄鋁

l供電：24VDC、220VAC雙供電，全中文顯示

l輸出：4-20mA 485、（Hart和4-20MA同時有）

l現場顯示：全中文顯示、沒有不帶顯示的

l氣體轉換系數設定范圍：0-9.999

l供貨類型：分體結構——變送器+流量積算儀（熱式專用）

l一體化結構——儀表本身帶流量積算儀

l供貨結構：插入式法蘭短接和插入式法蘭底座(適合高溫250度以上)和管道式（10-80口徑為常規的）80以上建議用插入式的

l防護標準：IP65 IP67

l電纜出線孔：G1/2（分體）和M20×1.5（一體）

l使用壽命：5年左右

l防爆等級：ExdⅡCT4

分體式煙氣流量計連接方式及規格：

1、螺紋連接、法蘭卡裝、法蘭連接：DN10～DN50。

2、法蘭卡裝、法蘭連接：DN10～DN2000。

3、插入式：DN80～DN2000。

分體式煙氣流量計選型建議：

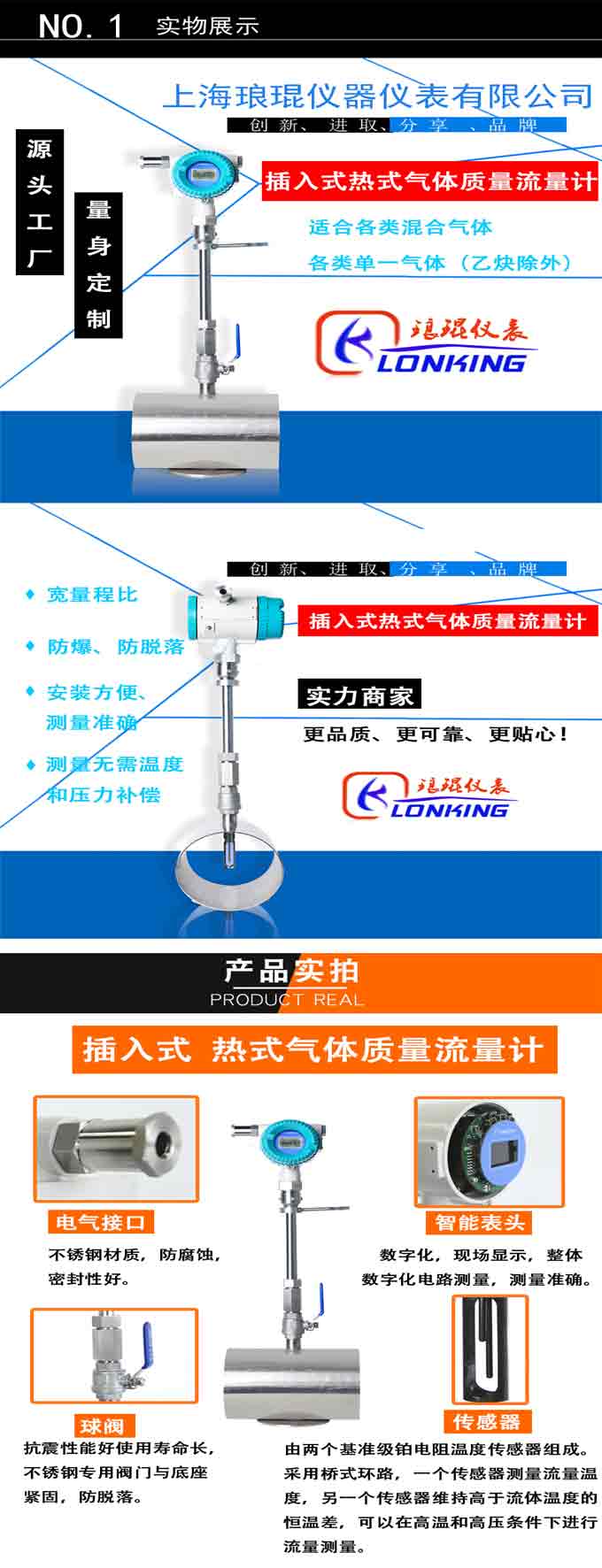

根據智能流量計系列之分體式煙氣流量計的結構特點，分類為插入式、管道式兩種。

插入式傳感器可在線安裝、在線維護。安裝過程是首先在管道外壁上焊接帶有外螺紋的底座，在底座上安裝1 寸球閥，而后用專用工具將管道打直徑為22mm的孔，打孔完畢后卸下專用工具，最后將傳感器安裝在閥門上并將傳感器插入到管內中心(傳感器的插入位置出廠時已確定)。插入式傳感器適用管道直徑：DN80～6000mm。

管段式分體式煙氣流量計出廠時已配備和現場管道內徑相同的工藝管道。與現場管道的連接方式為法蘭連接或螺紋連接。管段式傳感器適用管道直徑：DN10～2000mm。

應用場合：

所有生產和使用熱式氣體的現場。

測量范圍：

為了方便選型，我們將熱式氣體的標準體積流量簡單的定義為標準狀況（1個標準大氣壓和20度）下的體積流量。

管道內徑	瞬時流量（Nm3/h)
10	0.03-30
15	0.06-60
20	0.1-110
25	0.18-180
32	0.29-290
40	0.45-450
50	0.7-700
65	1.2-1200
80	1.8-1800
100	2.8-2800
125	4.4-4400
150	6.4-6400
200	11.3-13000
250	17-17000
300	25.4-25400
350	34.6-34600
400	45.2-45200
450	57.3-57300
500	70-70000
600	101-101000
700	138-138000
800	180-180000
900	230-230000
1000	282-282000
